Appliletを使ってみる
前回、ステートマシンの概念を説明してもらった哲さん。今日
こそは、Appliletを利用して、プログラムを作成できると思い
ロボといっしょに、歩道を駆け足で移動してきます。街路樹の
間を５秒とかからずに走ります。ロボが走らされているのか、
哲さんが走らされているのか、わからないほどです。啓二さん
の部屋まで来て、勢いよくドアノブを回し、中へと入ります。
哲 ：押忍。来たぞ。今日こそ、Appliletを使うんだよな。
啓二：何だ、息を切らして。ロボを連れてこいよ。
哲 ：ロボの方が先かよ。
啓二：慌てるなって。犬は、運動すると、口から放熱して
体温を調整するんだ。だから、水をやらないと倒れて
しまう。
哲 ：そう言えば、お前、夜に犬を走らせていたよな。
あれは、体温のことを考えてだったんだ。
啓二：そうさ。昼は、車も多くて、走りにくいことも理由だが。
犬も人間も、バテないで、運動しようと考えると、夜走る
のが、いちばんだったんだ。ロボの水だ。
哲 ：おーい、こっちにも水くれ。
啓二：そうだなあ。氷を入れるか。
哲 ：そうしてくれ。口に含んで、乾きも癒せる。
啓二：よし、よし。じゃあ、今日は、Appliletを使って、ＬＥＤ
点灯テストプログラムを作ろうか。
哲 ：待ってました。
あっと、先週ディレイを入れるというのがあったぞ。
啓二：ああ、そうだったなあ。こんな程度のサブルーチンで充分だ。
WAIT:
PUSH AX
PUSH DE
MOVW DE,#0ffffh
WAIT0:
DECW DE
WAIT1:
MOV A,D
CMP A,#0
BNZ $WAIT2
MOV A,E
BNZ $WAIT2
BR $WAIT_EXIT
WAIT2:
BR $WAIT0
WAIT_EXIT:
POP DE
POP AX
RET
哲 ：いつか、聞こうと思っていたんだが、どうして、そう
パッとコードが出てくるんだ。７８ｋは、使って日が
浅いんだろう。
啓二：ああ、そういうことか。Ｚ８０のアセンブリ言語を
一度脳みそから汗がでるくらいにやったからさ。
さあ、ノートＰＣの前に座ってくれ。
哲 ：ほい。

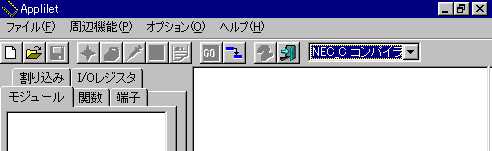

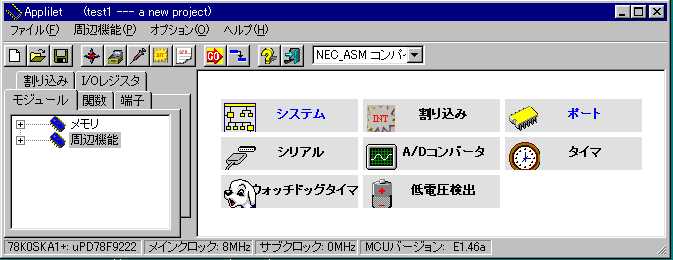

啓二：デスクトップ画面にある、Appliletアイコンをダブル
クリックして、起動する。
哲 ：これだな。
VC++の開発環境と同じような、画面だな。
啓二：メニューバーから「ファイル」→「新規作成」と順にクリックする。
哲 ：おっと、プロジェクトの名称問合せダイアログだ。
啓二：プロジェクト名、シリーズ名、チップ名を決める。
プロジェクト名は、test1とでもしておくか。
入力したら、OKボタンをクリックする。

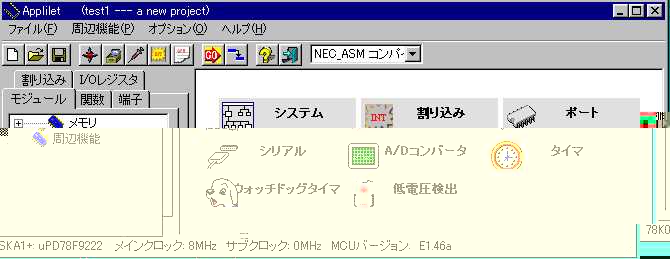

哲 ：はじめの画面に戻った。
これで、周辺回路用のインタフェースを作成するのか。

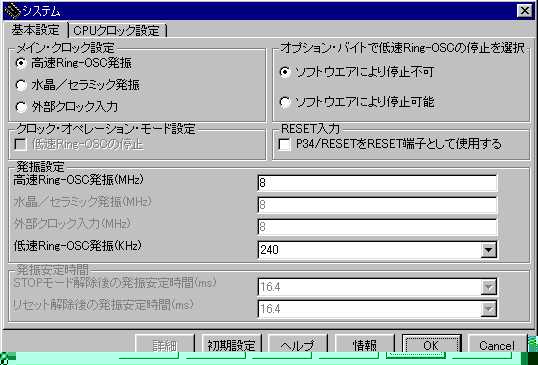

啓二：「システム」は、内蔵のクロックソースを使うか、外付け
するかを決める。アイコンをダブルクリックしてみなよ。
哲 ：クロック関係の設定ダイアログが出てきたぞ。
啓二：何も変更はないので、OKボタンをクリックする。
哲 ：また、全体の設定ダイアログが出てきた。

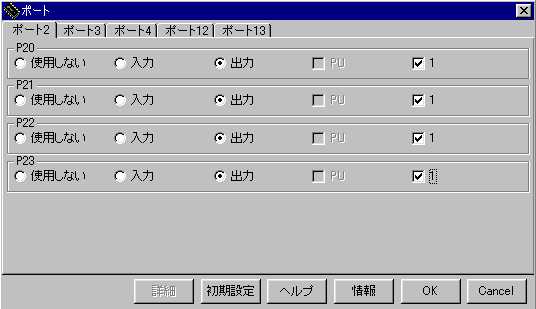

啓二：うん、今度は、「ポート」のアイコンをダブルクリックだ。

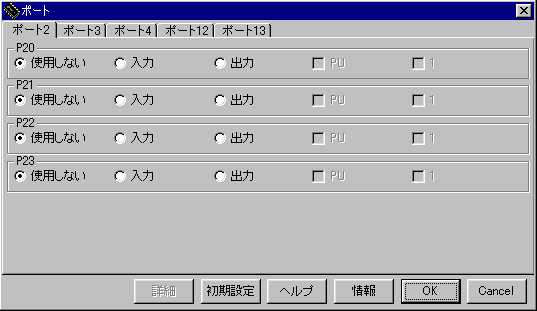

哲 ：おっと、ポート関係の総合ダイアログが出てきた。
啓二：ポート２には、ＬＥＤを接続するので、出力に設定する。
マウスで、チェックを付けるとよい。初期値も必要だから
１にもチェックを入れよう。
必要なチェックを入れたら、OKボタンをクリックする。
哲 ：また、全体の設定ダイアログに戻ったぞ。
啓二：ツールバーの右端に、ボックスがあるから、
「NEC_ASMコンパイラ」になっているか確認する。
なって、なければ、マウスで▼を表示して、指定
項目を表示し変更する。
哲 ：大丈夫だぞ。次は、どうするんだ。
啓二：ツールバーの中にある「Go」をクリックする。

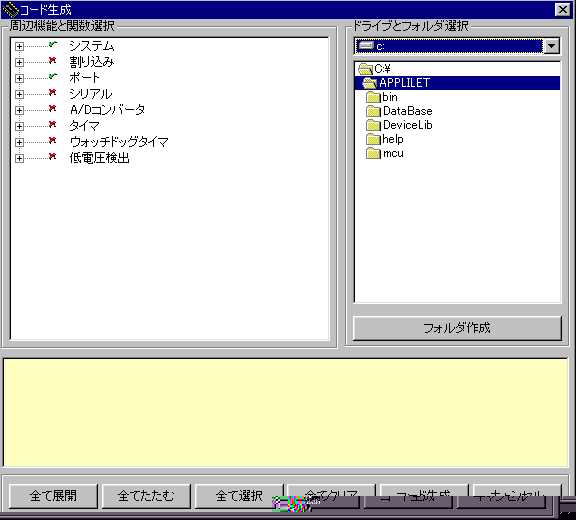

すると、次のダイアログが出てくる。
Appliletが出力する情報を、保存するフォルダを
指定する。ドライブ、フォルダの順に指定する。
指定したら、「コード生成」をクリックする。

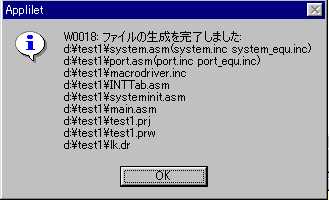

哲 ：確認のダイアログが出てきた。
啓二：よし、OKボタンをクリックする。必要な初期化とAPI相当
のコードは生成してくれている。
メニューバーから「ファイル」→「終了」と順にクリックする。

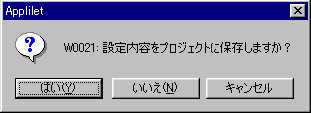

哲 ：プロジェクト内容の保存確認が出てきたぞ。
啓二：そのまま、「はい」をクリックする。

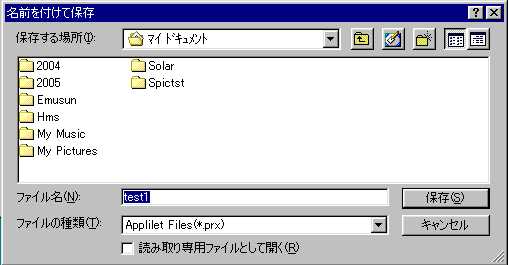

哲 ：保存先フォルダの指定だ。
啓二：そのまま、OKボタンをクリックする。
ここまでで、必要な内容を記述したファイルを作成
した。今度は、アセンブリ言語プログラム入力だ。
哲 ：何か簡単過ぎて、気味が悪いんだが。
啓二：VC++の開発環境に慣れているからだろう。
マイコンならば、即座に終了するさ。

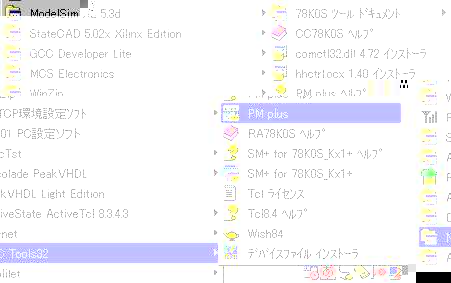

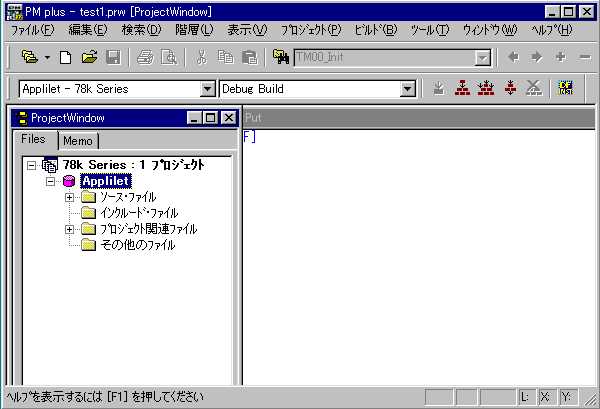

今度は、「スタート」から「PM Plus」を起動する。
哲 ：「PM Plus」って、何だ。
啓二：Programming Managerだ。要するに開発環境。

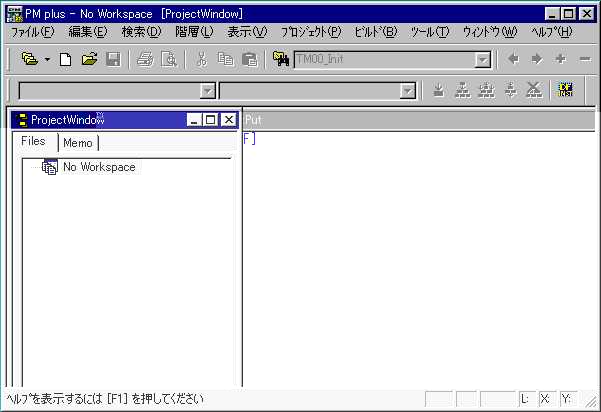

哲 ：あれま、VC++の開発環境にそっくりだ。

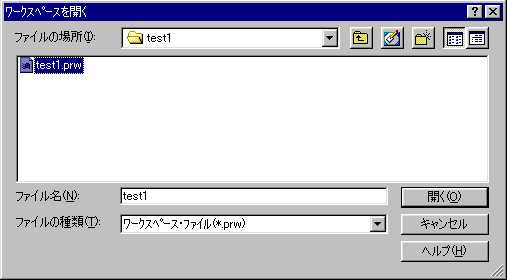

啓二：メニューバーの「ファイル」→「ﾜｰｸｽﾍﾟｰｽを開く」を
クリックする。
哲 ：「ﾜｰｸｽﾍﾟｰｽ」なんて、作ってないぞ。
啓二：Appliletが作った「ﾜｰｸｽﾍﾟｰｽ」を保存しただろう。
あれを使うんだ。
哲 ：そうなんだ。「test1.prw」になってんだ。
「開く」をクリックしてっと。
ああ、開いた。
啓二：ProjectWindowsの中にあるAppliletの下のｿｰｽ・ﾌｧｲﾙをクリックする。
哲 ：フォルダ内のソースコード一覧が出た。

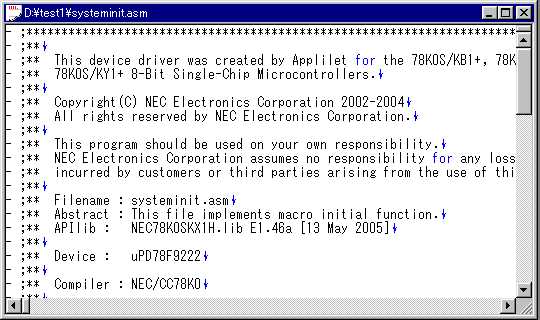

啓二：systeminitをクリックする。
哲 ：おっと、右のウィンドウにファイルの内容だ。
何かコメントが書いてあるなあ。要するにApplilet
で生成したファイルだと言っているんだな。

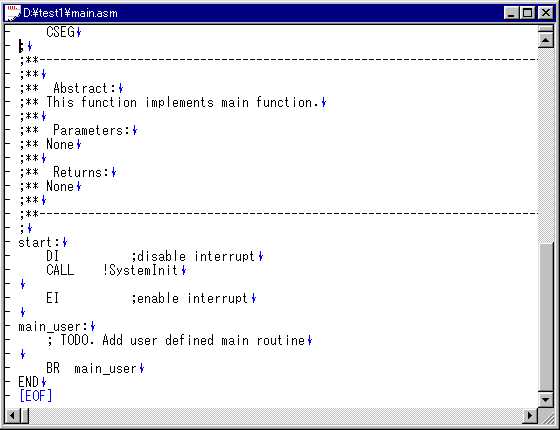

啓二：次に、mainをクリックする。少しスクロールして
内容を表示してみろよ。
哲 ：あれま、アセンブリ言語の命令が記述されている。
サブルーチンを呼出して、初期化しているようだ。
啓二：Appliletは、ポートの方向、初期値をビットパターンで
定義して、それをMOV命令で内部のレジスタに設定して
いるだけなんだ。
さっき、ダイアログボックスでチェックを入れたろう。
あのチェックを元にして、ビットパターンを生成するのさ。

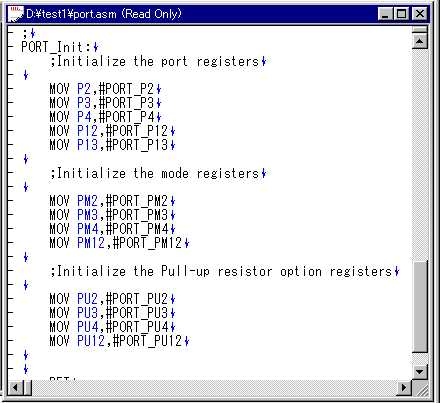

今度はportをクリックし、内容を表示してみろ。
哲 ：ああ、初期化命令の嵐だ。
こんな程度で充分なのか。
こんな程度ならば、MS-DOSのＣ言語でも記述できるぞ。
啓二：そうなんだ。でも、マイコン供給側は、アセンブラやＣの
コンパイラは提供しても、この程度のコードは、使う側で
マニュアルを見て作成しろと強要してきたんだ。
忙しい技術者には、マニュアルを隅から隅まで、読む暇が
ないときもある。そしてマニュアルの不備で、正しい処理
を記述できないこともある。Appliletは、それを打破した
画期的な環境なんだ。
哲 ：これなら、自分だって、マイコンのプログラムを作れそう
と思うぞ。
啓二：そうだろう。Appliletは、７８ｋの促販にも、結びつくと
思う。じゃあ、コードを入れていこうか。

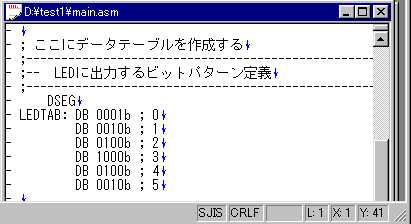

まずは、ビットパターン定義だ。mainに入れよう。
哲 ：こうだな。

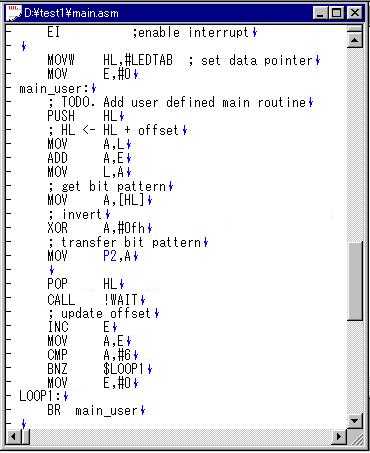

啓二：次は、本体だ。
哲 ：これで、どうだ。
啓二：よし、上出来。
哲 ：アセンブル、リンクはどうやるんだ。
啓二：メニューバーの中に「ビルド」があるから、それを
クリックしてサブメニューを表示する。
その中の「ビルド」をクリックする。
哲 ：やってみるか。おお、できた、できた。
啓二：これで、７８ｋに転送するHEXフォーマットファイルができた。
ダウンロード回路で、転送して動かしてみる。
まあ、その前にホストマシン上でシミュレーションするが。
それは、来週の楽しみにしよう。
